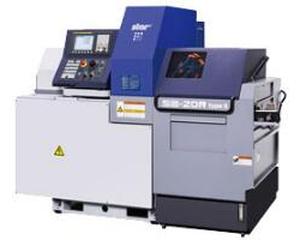

SB-20J typeE 型走心机 所属分类:日本STAR机床 产品概述:车刀可以选择6把规格(12mm)/七把规格(10mm)。能够在刀架台上安装其他横向钻孔单元4轴型(OP)。在主轴上采用电主轴。提高分度精度。主轴/副主轴都标准安装了C轴控制。在Type E上标准安装了背面专用刀架台(固定刀具4把)。能够正面/背面并行加工。
項目 SB-16R/20R type G 最大加工径 ø 16mm / ø 20mm 主軸台最大移動量 標準 205mm ノンガイドブッシュ仕様 材料径 × 2.5 (max.50mm) バイト 6本(□12mm) / 7本(□10mm) 4軸スリーブ ホルダー 刃物本数 正面加工固定工具:4本 背面加工固定工具:4本 最大穴明能力 ø 12mm 最大切削タップ能力 M10 × P1.5 回転工具 刃物本数 4~10本:OP含む 最大穴明能力 ER16 ø 7mm ER11 ø 6mm 最大切削タップ能力 ER16 M6 × P1.0 ER11 M5 × P0.8 回転数 ER16 max.6,000min-1 ER11 max10,000min-1 モーター 1.0kw(連続) / 1.2kw(5分/30%ED) 早送り速度 35m/min(X1,Y1,Z1,X2,Z2) 主軸割り出し C軸制御 主軸回転数 max.10,000min-1 主軸モーター 2.2kw(連続) / 3.7kw(10分/25%ED) 機械寸法(幅×奥行×高) 2,070 × 1,177 × 1,760mm 機械重量 1,750kg 電気設備容量 3.7KVA

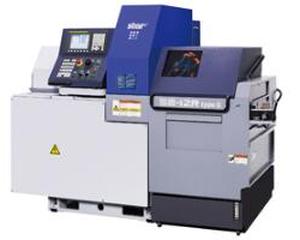

SB-12R typeE 型走心机 所属分类:日本STAR机床 产品概述:SB-12R typeE配合加工^适合的刀具装备,可有4中刀架的选择。主轴和副主轴的C轴控制改为标准装备。采用倾斜型燕尾槽导轨构造,提高刀架台刚性。具备C.B./N.G.B切换功能。
